压铸模具设计与制造，
从开模评审到稳定量产
围绕铝合金、锌合金压铸件提供 DFM 评审、模流分析、模具设计加工、装配与试模验证。设计与生产工程衔接，帮助客户在正式开模前识别风险，在试模中持续优化。
正式开模前，先把关键风险看清楚
模具做得准不等于铸件就一定好。设计阶段要同时考虑产品结构、成型条件和后续加工。
壁厚与脱模结构
检查局部厚壁、薄壁过渡、倒扣、拔模斜度和分型位置，提前讨论设计调整空间。
充型与排气风险
结合浇口、流道、排气和溢流方案，评估卷气、冷隔及局部填充困难等风险。
尺寸与加工基准
识别压铸后仍需 CNC 精加工的安装面、孔位与密封面，为定位基准留出合理余量。
顶出、冷却与维护
兼顾顶出位置、冷却布置、模具易损部位和后续维护可达性，减少试产后的反复调整。
可先提供 STEP 模型、目标合金、预计数量和关键使用要求，进行初步结构沟通。
模具方案，先从结构和成型工艺做起
模具设计不是单纯复制 3D 外形，而是在铸件质量、加工需求与模具可维护性之间取得平衡。
DFM 结构评审
从零件的产品功能出发，讨论压铸成型所需的结构调整，并兼顾装配与后续 CNC 加工。
模流分析与模具结构设计
在方案阶段评估金属液充型与凝固风险，结合压铸设备与零件结构确定模具布局。
尽早发现不合理结构与潜在倒扣。
减少充型与卷气相关的设计风险。
关注运动空间、脱模和零件变形。
兼顾生产节拍和后续模具保养。
模具实物展示，让制造能力看得见
下方使用鸿景源官网原有模具展示图片。项目尺寸、材料、寿命与检测数据均需以对应订单资料为准。

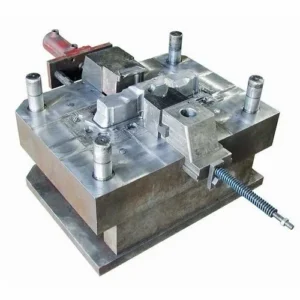

模具结构与活动部件
从模具组件和配合结构观察实际加工与装配形态，适合讨论结构复杂度与维护空间。

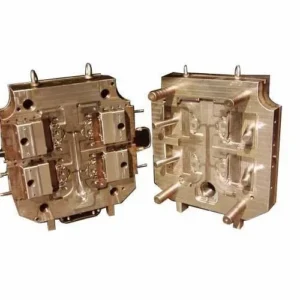

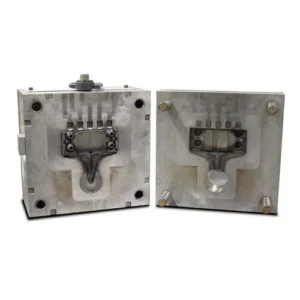

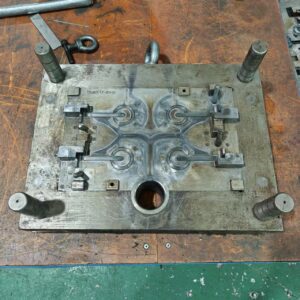

压铸模具型腔展示
展示型腔与模具工作面的真实形态，便于直观理解分型、镶件及成型结构。

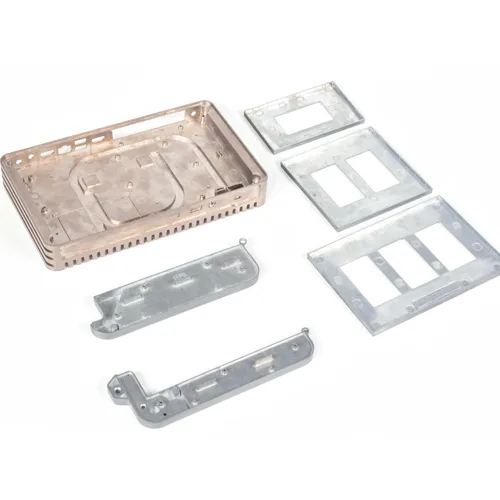

模具与成型件展示
模具结构与对应金属成型件一同呈现，体现模具制造需要与铸件交付目标同步考虑。
试模反馈 · 铸件检验 · 模具优化
不是模具加工完，
就意味着能直接稳定量产
试模阶段需要用真实压铸件检验成型效果，再结合尺寸、外观以及项目要求的功能检测，决定是否修模与调整工艺。
检查充型、粘模、飞边、变形和表面可见缺陷等情况。

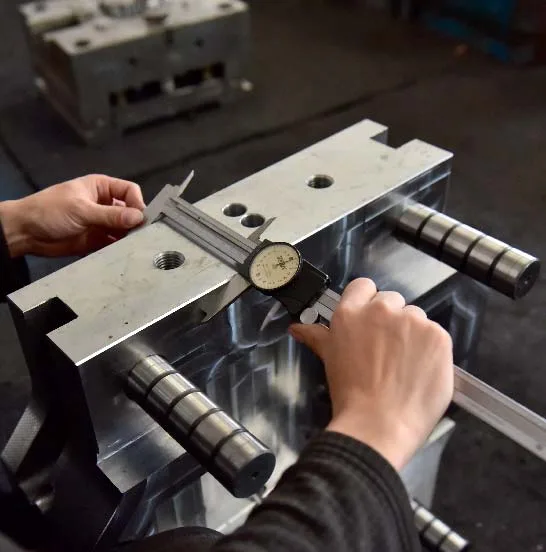

依照项目约定进行尺寸测量，必要时安排 X-Ray、气密或其他检测。
结合试模反馈调整模具、工艺参数和后加工方案，确认后再进入试产。
试模样件通过检验是量产前的重要节点；具体检验项目、认可标准和模具修改轮次需按项目确定。
从图纸到试模，开发节点清晰可跟进
每个项目都有独立的结构与工艺要求，以下为典型压铸模具开发路径。
提交 3D / 2D 图纸、目标合金、年需求量和关键质量要求。
评估压铸适配性、潜在风险、模具方案及开模成本。

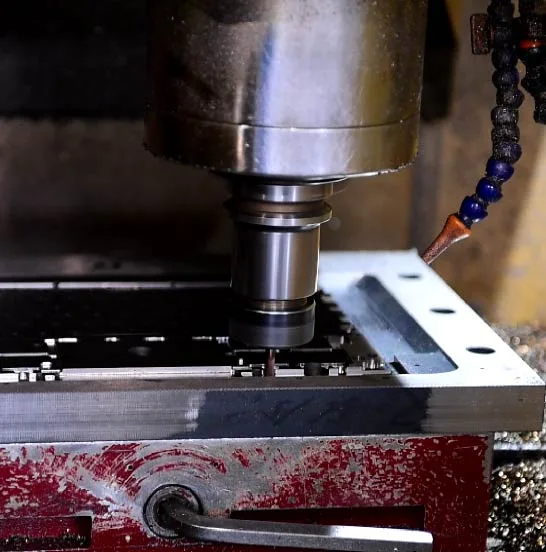

确认方案后进行结构设计、模具加工、装配与检查。
检查成型缺陷与关键尺寸，按反馈优化模具和工艺。
按约定完成样件和检测资料确认，再安排后续批量生产。
进入压铸试产、CNC 精加工、表面处理和品质交付环节；模具维护及后续工程变更可继续衔接。
一套模具，更要考虑后续稳定生产
模具开发与压铸生产直接衔接，可减少信息交接，让试模中发现的问题更快回到工程环节。
模具与压铸协同
同一项目团队围绕成型结果持续优化
模具交付后的持续支持
围绕工厂量产的实际使用需求
可以一起讨论模具、压铸、CNC 和后续处理需求，减少分别找供应商沟通。
压铸模具开发常见问题
关于开模资料、成本、周期、模具验收以及后续维护的常见问题。
模具报价前，需要提供什么资料？
建议提供 STEP 等 3D 模型、带关键公差的 2D 图纸、目标铝/锌合金牌号、预计年用量、产品用途及外观或功能要求。只有样件或图片时，也可以先沟通可行性，准确报价需补足技术资料。
DFM 评审会看哪些问题？
主要检查壁厚、拔模斜度、分型位置、倒扣、滑块、加强筋、压铸后加工基准和关键配合尺寸，并结合结构讨论浇排系统和冷却方案。最终评审内容取决于图纸和验收要求。
铝合金和锌合金压铸模具能使用同一套吗？
通常不能直接通用。两种合金的成型温度、工艺窗口、模具结构和设备要求可能不同，需要分别评估模具材料、浇口、冷却、排气和设备匹配。
模具制造需要多长时间？
模具交期取决于零件复杂度、模具尺寸、型腔数、滑块机构、采购材料以及试模和修改工作量。评审图纸与开模方案后，我们会提供对应项目的交期计划，不对所有模具承诺统一天数。
能否在开模前进行模流分析？
可以按项目的结构特点与工程需求讨论模流分析，用于辅助评估充型与潜在缺陷风险。模流结果是工程判断依据之一，仍需要通过真实试模和检测进行验证。
模具做好后，怎么验收？
一般先进行试模，结合客户认可的样件检查尺寸、外观和约定的功能指标。根据项目需要可补充检测报告、材料证明或首件记录。模具验收标准与样件确认方式建议在项目开始时约定清楚。
试模后发现问题，模具可以修改吗？
部分问题可以通过修模、局部镶件调整和压铸工艺优化处理；结构重大变更可能需要重新评估成本和风险。是否可修改取决于模具结构、预留调整量和问题类型。
开模完成后，你们可以继续压铸量产吗？
可以。鸿景源提供压铸模具制造、锌铝合金压铸、CNC 加工及后续表面处理等配套服务。量产安排需要在试模样件和质量要求确认后，结合订单数量和生产计划确定。
准备开发压铸模具？
先把图纸交给我们评估
请提供 3D / 2D 图纸、合金材料、预计年用量和重点质量要求。工程团队将据此沟通 DFM 风险、模具方案与报价所需信息。
邮件按钮会打开本机邮件应用；发送前请手动添加图纸附件。
也可以先电话或微信沟通零件结构、目标产量与开模需求。
